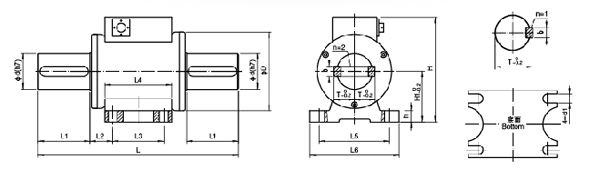

轉矩轉速傳感外形安裝尺寸圖：

特點:

1.信號輸出可任意選擇波形一方波或脈沖波。

2.檢測精度高、穩定性好、抗干擾性強。

3.不需反復調零即可連續測量正反扭矩。

4.即可測量靜止扭矩，也可測量動態扭矩。

5.體積小、重量輕、易于安裝。傳感器可脫離二次儀表獨立使用，只要按插座針號提供 ± 15VDC(200mA)的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。

6.測量范圍：0-500000Nm 標準可選，特殊量程定制。

范圍：

1.電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

2.風機、水泵、齒輪箱、扭力扳手的扭矩及功率的檢測；

3.鐵路機車、汽車、拖拉機、飛機、船泊、礦山機械中的扭矩及功率的檢測；

4.可用于污水處理系統中的扭矩及功率的檢測；

5.可用于制造粘度計；

6.可用于過程工業和流程工業中；

基本原理： 轉矩的測量：采用應變片電測技術，在彈性軸上組成應變橋，向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。

工作過程：將專用的扭矩應變片用應變膠粘帖在被測彈性軸上并組成應變橋，向應變橋提供電源即可測得該彈性軸受扭的電信號。將扭矩傳感器應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。本系統的能源輸入及信號輸出是由兩組帶間隙的特殊環形變壓器承擔的，因此實現了無接觸的能源及信號傳遞功能。
